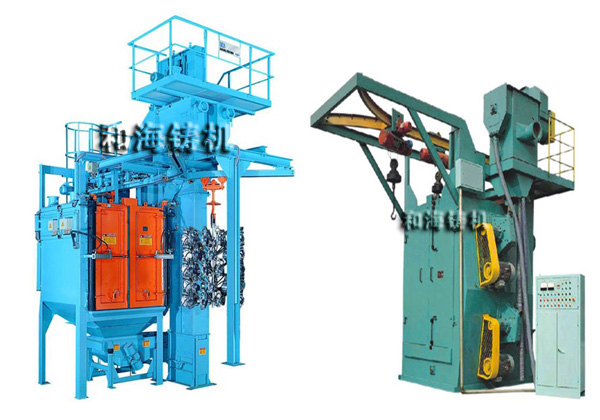

Q37系列吊鉤式拋丸機適合于鑄造、建筑、化工、電機、機床等行業(yè)的中、小型鑄、鍛件的表面清理或強化處理。特別適合于多品種、小批量的鑄件、鍛件及鋼結構件進行表面清理及拋丸強化，以去掉工件表面的少量粘砂、砂芯及氧化皮；亦適合于對熱處理件的表面清理及強化；尤其適合于不宜碰撞的細長、薄壁件的清理，鋁合金壓鑄件的清理。
吊鉤式拋丸機由拋丸清理室、提升機、分離器、螺旋輸送器、拋丸器總成、彈丸控制系統(tǒng)、吊鉤行走軌道、吊鉤系統(tǒng)、自轉裝置、地基、除塵系統(tǒng)及電氣控制部分等組成。
拋丸清理室由室殼和錳鋼護板等組成。除塵口設置在后側壁上。拋丸清理室殼體為鋼板、型鋼焊接結構，形成對工件進行拋丸清理的密封、寬敞的操作空間。拋丸清理室的一側壁上裝有拋丸器總成，吊鉤吊起工件在清理室內旋轉清理，保證對被清理工件進行全面的拋丸清理。護板均用防護螺帽壓緊，便于必要時拆裝更換。亦可選擇超耐磨整體式免維護護板。
室體下部由鋼板圍成36°斜邊形成漏斗，以使彈丸流入底部的螺旋輸送器中。該鋼板上也鋪以護板進行防護。在螺旋輸送器的上方，鋪有鑄鋼漏板。拋丸機在設計時就考慮到拋丸角度，首先保證清理效果，其次保護下面的鑄鋼漏板，延長其使用壽命。
技術參數
|
項目 型式 |
Q376 |
Q376B |
Q378C |
Q3710 |
Q3720 |
Q3730 |
Q3750 |
|
|
清理最大重量 |
kg |
500 |
600 |
800 |
1000 |
2000 |
3000 |
5000 |
|
掛件最大外形尺寸 |
mm |
Ø600*1200 |
Ø700*1200 |
Ø1000*1600 |
Ø1200*1800 |
Ø1400*2200 |
Ø1600*2300 |
Ø1800*2500 |
|
拋丸量 |
Kg/min |
2*120 |
2*120 |
2*180 |
2*250 |
3*250 |
3*250 |
4*250 |
|
提升機提升量 |
T/h |
15 |
15 |
25 |
30 |
45 |
45 |
60 |
|
分離器分離量 |
T/h |
15 |
15 |
25 |
30 |
45 |
45 |
60 |
|
整機功率（約計） |
kw |
22.5 |
23.5 |
39.65 |
47.5 |
56.2 |
65.45 |
85.45 |
|
通風量（約計） |
m³/h |
4000 |
4000 |
5000 |
5000 |
9000 |
11000 |
14000 |
